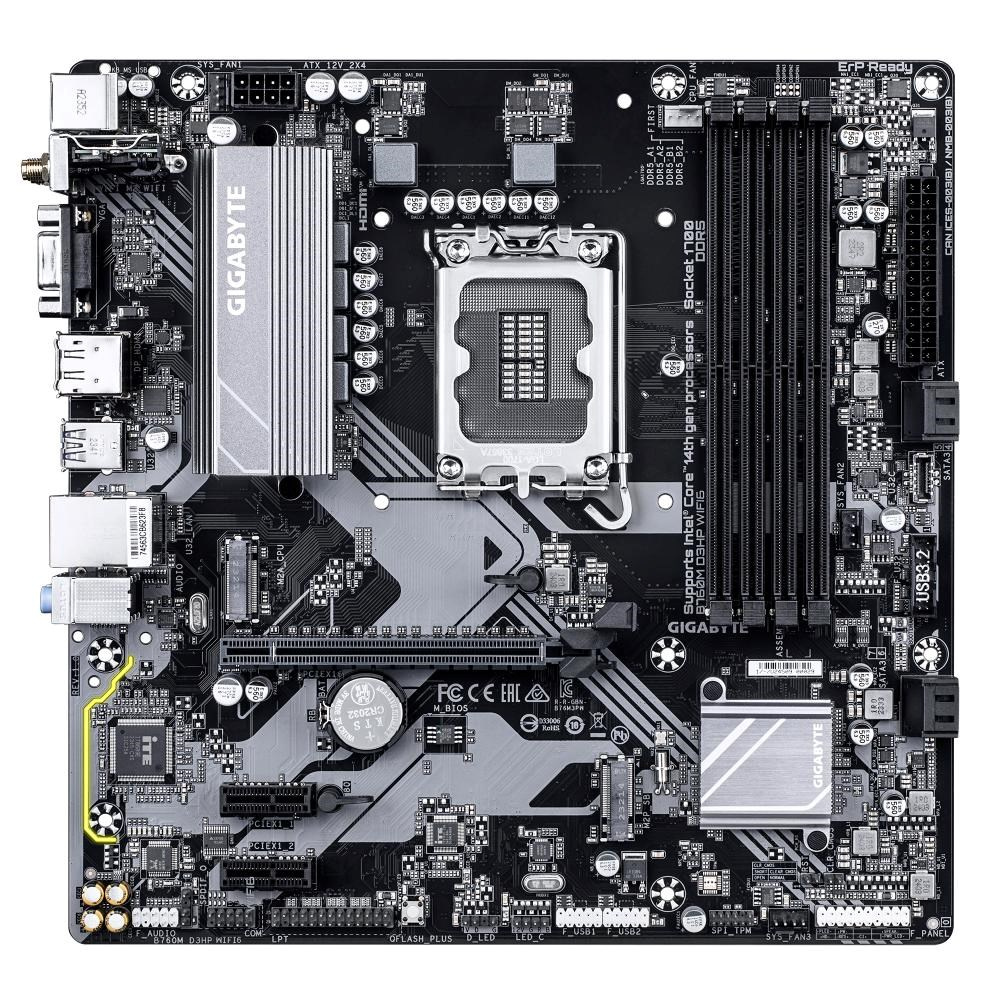

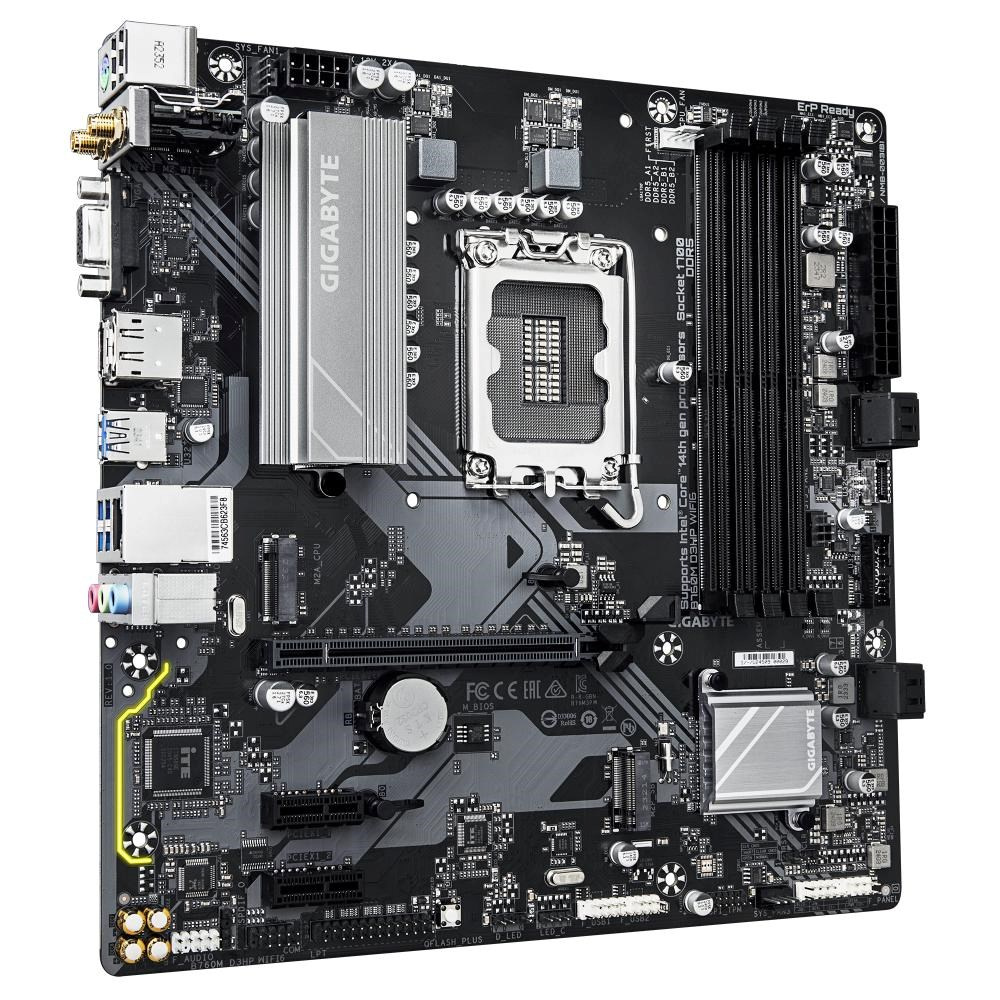

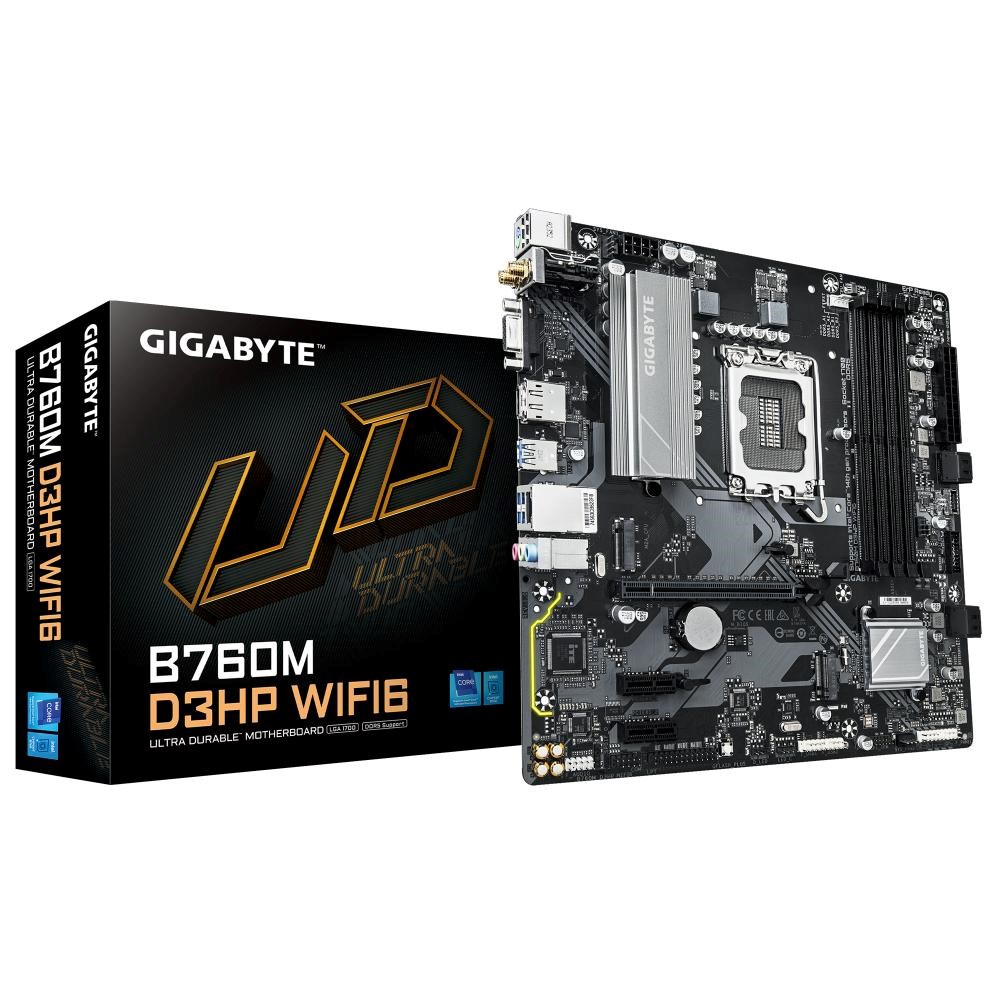

GIGABYTE MB Sc LGA1700 B760M D3HP WIFI6, Intel B760, 4xDDR5, 1xDP, 1xHDMI, 1xVGA, mATX

CPU

Soket LGA1700: Podpora procesorov Intel® Core™ 14., 13. a 12. generácie
(Pre najnovší zoznam podporovaných CPU navštívte webovú stránku GIGABYTE.)
Vyrovnávacia pamäť L3 sa líši podľa CPU

Čipová sada

Intel® B760 Express Chipset

Pamäť

Procesory Intel® Core™ i9/i7 14. a 13. generácie:
- Podpora DDR5 5600/5200/4800/4400 MT/s pamäťových modulov
Procesory Intel® Core™ i5/i3 13. generácie a Intel® Core™ 12. generácie, Pentium® Gold a Celeron®:
- Podpora DDR5 4800/4400 MT/s pamäťových modulov
4 x DDR5 DIMM sloty podporujúce systémovú pamäť do 192 GB (48 GB na jeden DIMM)
Dvojkanálová architektúra pamäte
Podpora ECC nevyrovnávanej DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v režime non-ECC)
Podpora non-ECC nevyrovnávanej DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátové rýchlosti (rýchlosť) a počet pamäťových modulov DRAM, pre viac informácií navštívte „Memory Support List“ na webovej stránke GIGABYTE.)

Grafika na doske

Integrovaný grafický procesor - podpora Intel® HD Graphics:
- 1 x D-Sub port, podporuje maximálne rozlíšenie 1920x1200@60 Hz
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 verzie a HDCP 2.3.
** Podpora natívnych portov kompatibilných s HDMI 2.1 TMDS.
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 verzie a HDCP 2.3
(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)
Podpora až troch displejov súčasne

Zvuk

Realtek® Audio CODEC
Vysoké rozlíšenie zvuku
2/4/5.1/7.1-kanálový
* Funkciu zvukovej zásuvky môžete zmeniť pomocou softvéru pre zvuk. Na konfiguráciu 7.1-kanálového zvuku získajte prístup ku softvéru pre zvukové nastavenia.
Podpora S/PDIF Out

LAN

Realtek® GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)

Bezdrôtová komunikácia

Realtek® Wi-Fi 6 RTL8851BE
- WIFI a, b, g, n, ac, ax, podpora pre frekvenčné pásma 2,4/5 GHz
- BLUETOOTH 5.3
- Podpora pre bezdrôtový štandard 11ax 80 MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)

Rozširujúce sloty

CPU:
- 1 x PCI Express x16 slot, podpora PCIe 4.0 a prevádzka na x16
* PCIEX16 slot môže podporovať len grafickú kartu alebo NVMe SSD.
Čipová sada:
- 2 x PCI Express x1 sloty, podpora PCIe 3.0 a prevádzka na x1

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)
Čipová sada:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

Čipová sada:
- 1 x USB Type-C® port s podporou USB 3.2 Gen 1, dostupný cez interný USB header
- 5 x USB 3.2 Gen 1 portov (3 na zadnom paneli, 2 cez interný USB header)
- 2 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada + USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB header

Interné I/O konektory

1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x CPU fan header
3 x systémové ventilátorové hlavy
1 x adresovateľný LED pásikový header
1 x RGB LED pásikový header
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panel header
1 x audio header na prednom paneli
1 x USB Type-C® header s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module (TPM) header (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)
1 x sériový port header
1 x paralelný port header
1 x S/PDIF Out header
1 x tlačidlo Q-Flash Plus
1 x reset jumper
1 x Clear CMOS jumper

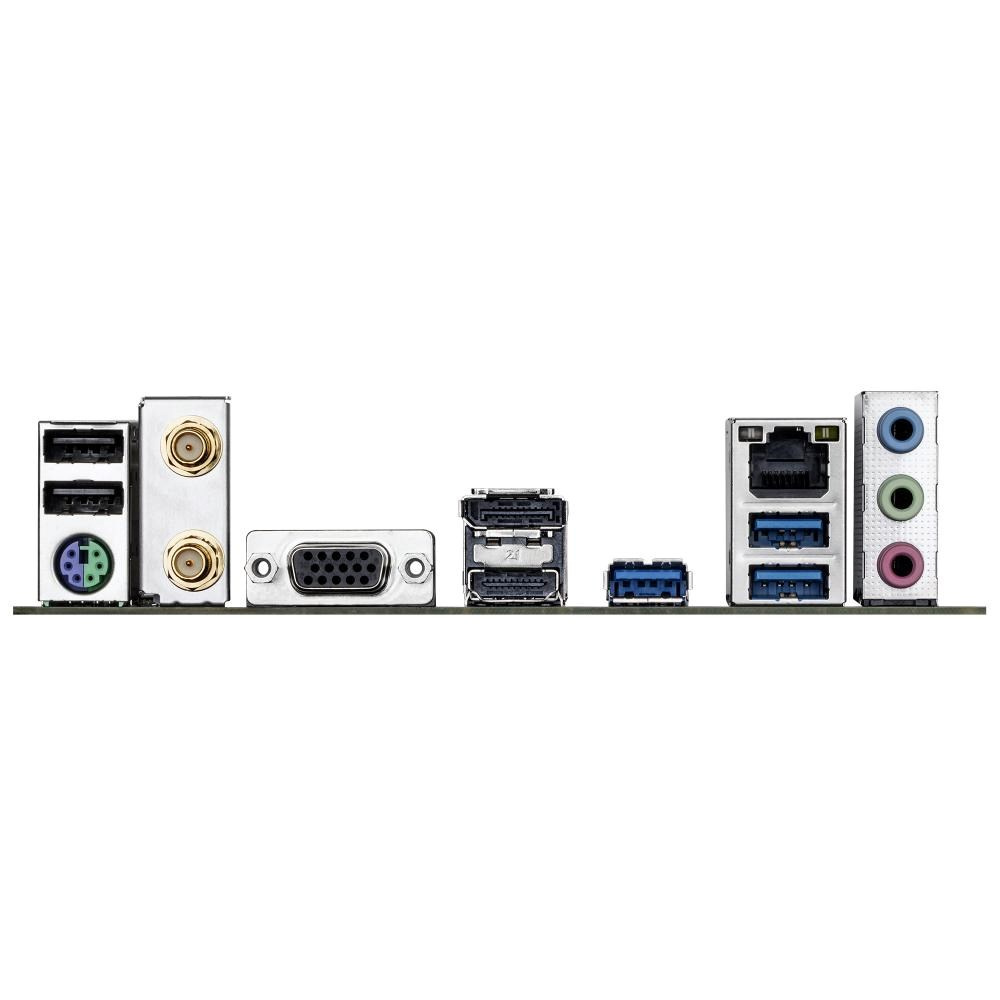

Zadný panel I/O konektory

2 x USB 2.0/1.1 porty
1 x PS/2 port pre klávesnicu/mouse
2 x SMA konektory antény (1T1R)
1 x D-Sub port*
1 x DisplayPort*
1 x HDMI port*
3 x USB 3.2 Gen 1 porty
1 x RJ-45 port
3 x audio jacky
* Skutočná podpora sa môže líšiť podľa CPU

I/O Controller

iTE® I/O Controller čip

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku v chladení vodou
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Spôsob podpory funkcie regulácie rýchlosti ventilátora závisí od ventilátora, ktorý nainštalujete

BIOS

1 x 128 Mbitový flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Funkcie každej aplikácie môžu tiež závisieť od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus

Balíkový softvér

Norton® Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora Windows 11 64-bit
Podpora Windows 10 64-bit

Formát

Micro ATX formát; 24,4 cm x 24,4 cm
